Mempelajari mesin CNC (Computer Numerical Control) di kelas 3 membutuhkan banyak latihan soal. Artikel ini menyajikan kumpulan contoh soal cnc kelas 3 dan jawaban yang relevan untuk persiapan ujian. Setiap soal dirancang untuk menguji pemahaman teori dan praktik dasar pengoperasian mesin CNC.
soal pilihan ganda CNC Kelas 3 dan Pembahasan
Bagian ini berisi soal pilihan ganda yang sering muncul dalam ujian semester. Soal-soal ini mencakup definisi, fungsi, dan komponen utama mesin CNC.
Setiap jawaban dilengkapi dengan penjelasan singkat agar mudah dipahami. Berikut adalah beberapa contoh soal CNC kelas 3 beserta jawabannya.
Soal 1: Pengertian Mesin CNC
Apa kepanjangan dari CNC dalam dunia manufaktur? A. Computer Numerical Control. B. Computer Network Control. C. Central Numerical Computer. D. Control Numerical Computer.
Jawaban: A. CNC adalah singkatan dari Computer Numerical Control, yaitu sistem kontrol mesin yang menggunakan komputer.
Soal 2: Fungsi G-Code
Dalam pemrograman CNC, kode G00 digunakan untuk apa? A. Gerakan interpolasi melingkar. B. Gerakan pemakanan linear. C. Gerakan cepat tanpa pemakanan. D. Gerakan spiral.
Jawaban: C. G00 adalah kode untuk gerakan cepat (rapid traverse) tanpa proses pemotongan.
Soal 3: Sistem Koordinat
Sumbu Z pada mesin CNC frais biasanya mewakili arah gerakan apa? A. Horizontal ke kiri dan kanan. B. Vertikal naik dan turun. C. Memanjang ke depan dan belakang. D. Rotasi spindel.
Jawaban: B. Sumbu Z pada mesin frais CNC umumnya adalah sumbu vertikal yang menggerakkan spindel.

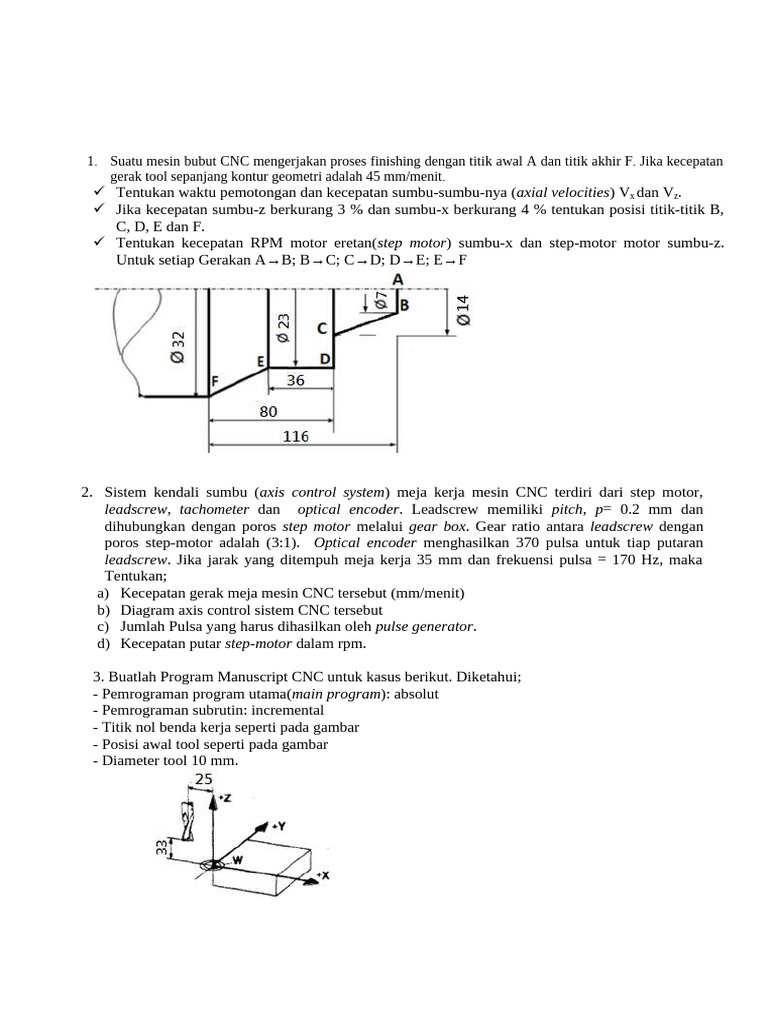

Soal Essay CNC Kelas 3 dan Jawaban Praktis
Soal essay menguji kemampuan analisis dan pemahaman prosedur. Pastikan kamu menguasai konsep dasar sebelum mengerjakan soal essay.
Contoh soal essay CNC kelas 3 berikut ini bisa menjadi bahan latihan yang efektif. Pelajari juga contoh soal tabel kelas 3 untuk variasi materi lain.
Soal 1: Prosedur Setting Pahat
Jelaskan langkah-langkah melakukan setting pahat pada mesin CNC bubut! Jawaban: Langkah pertama adalah memasang pahat pada tool holder. Selanjutnya, atur posisi pahat mendekati benda kerja menggunakan tombol jog.
Kemudian, lakukan touch off pada permukaan benda kerja untuk menentukan titik referensi. Terakhir, simpan koordinat pahat ke dalam memori mesin.
Soal 2: Perbedaan G01 dan G02
Apa perbedaan utama antara kode G01 dan G02 dalam pemrograman CNC? Jawaban: G01 digunakan untuk gerakan linear dengan kecepatan pemakanan tertentu. Sementara G02 digunakan untuk gerakan interpolasi melingkar searah jarum jam.
Keduanya memiliki parameter yang berbeda, seperti feed rate untuk G01 dan radius untuk G02.
Soal Perhitungan CNC Kelas 3 dan Jawaban
Bagian ini menyajikan soal yang membutuhkan perhitungan matematis. Penguasaan rumus sangat penting untuk menyelesaikan soal perkalian kelas 3 dalam konteks CNC.
Meskipun sederhana, perhitungan yang tepat akan menentukan kualitas hasil produksi. Berikut contoh soal perhitungan yang sering diujikan.
Soal 1: Menghitung Kecepatan Spindel
Jika diameter benda kerja 50 mm dan kecepatan potong yang diinginkan 100 m/menit, berapa putaran spindel yang harus diatur? Jawaban: Rumus yang digunakan adalah n = (Vc x 1000) / (π x d). Maka n = (100 x 1000) / (3,14 x 50) = 636,9 rpm.
Jadi, putaran spindel diatur sekitar 637 rpm.
Soal 2: Menghitung Feed Rate
Jika putaran spindel 800 rpm dan gerakan per gigi (fz) 0,1 mm dengan 2 gigi pahat, hitung feed rate! Jawaban: Feed rate (Vf) = fz x z x n. Maka Vf = 0,1 x 2 x 800 = 160 mm/menit.
Nilai ini harus dimasukkan ke dalam program CNC pada kode G01.
Kesimpulan
Latihan mengerjakan contoh soal CNC kelas 3 dan jawaban secara rutin akan meningkatkan pemahaman. Pastikan kamu juga mempelajari materi tentang contoh soal science kelas 1 tentang sound sebagai tambahan wawasan.
Dengan persiapan yang matang, ujian CNC kelas 3 semester 2 akan terasa lebih mudah. Jangan lupa untuk selalu memeriksa kembali perhitungan dan kode program sebelum menjalankan mesin.
